FastGBSAR用于橋梁安全運營監測
2015.11.07,福建省廈門市
大橋作為重要交通要道之一,每天都要承載大車流的考驗,而保持其”身體健康”是重中之重。本次,中交公路規劃設計院有限公司、西南交通大學和北京富斯德科技有限公司合作,利用新型合成孔徑雷達技術,分別于2015年11月07日、08日凌晨12到5點兩個時間段,對廈門海滄大橋進行了”健康檢測”。
海滄大橋是廈門最主要的跨海通道之一,本次“體檢”主要是對大橋進行荷載試驗,每五年一次,進行這項工作時,需要全橋空載,因?yàn)橛熊囕v經過時,會引起主纜與索塔的輕微變形,影響數據精度。然后開動車輛至需要檢測的部位,將此數值與空載的數據比對,檢查是否有變形。形變量是多少,是否符合健康大橋的要求。
在前幾次測量中,使用的是“常規”手段進行觀測,在此次實驗中,我們使用合成孔徑雷(SAR)達進行數據的獲取,相對于常規手段,其全天候的特性在本次檢測中表現出色。在本次數據獲取中同時使用“常規”手段和SAR手段進行數據的獲取,測試當晚有霧氣,在常規數據獲取時棱鏡很難將信號反射回來,且回來數據精度大打折扣,我們使用的SAR因?qū)儆诶走_(dá)微波干涉測量,不受天氣影響,因此將本次健康檢測的所有數據進行全方位的獲取,測試結束后,也會將測量成果向上級部門匯報。這份報告也將成為海滄大橋后續維護的重要依據。
測試地址:左邊(西航道混凝土結構段11.07 00.30-05.30)&右邊(東航道懸索橋11.08 00.30-05.30)

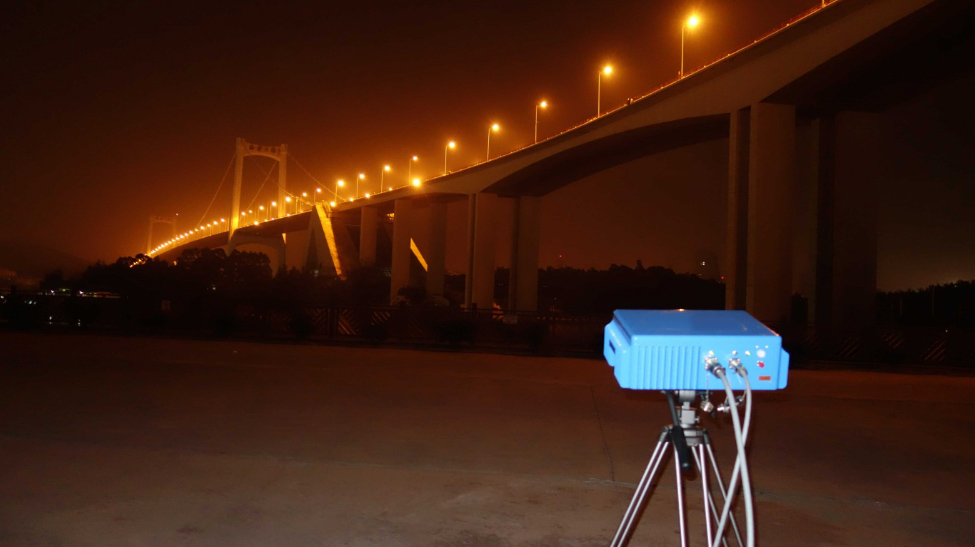

下圖為使用FastGBSAR對海滄大橋西航道混泥土結構部分進行數據獲取的實時觀測照片

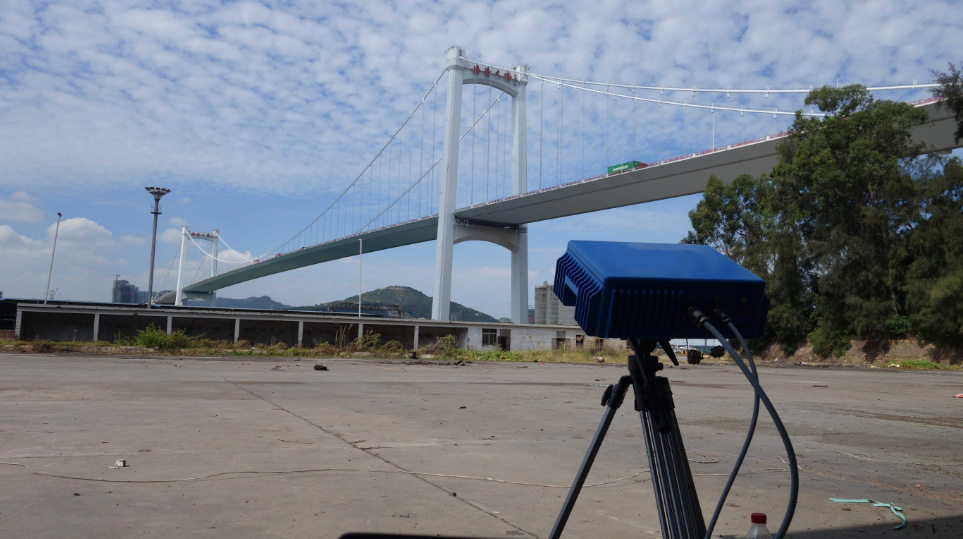

下圖為使用FastGBSAR對海滄大橋東航道橋懸索橋部分進行數據獲取的實時觀測照片

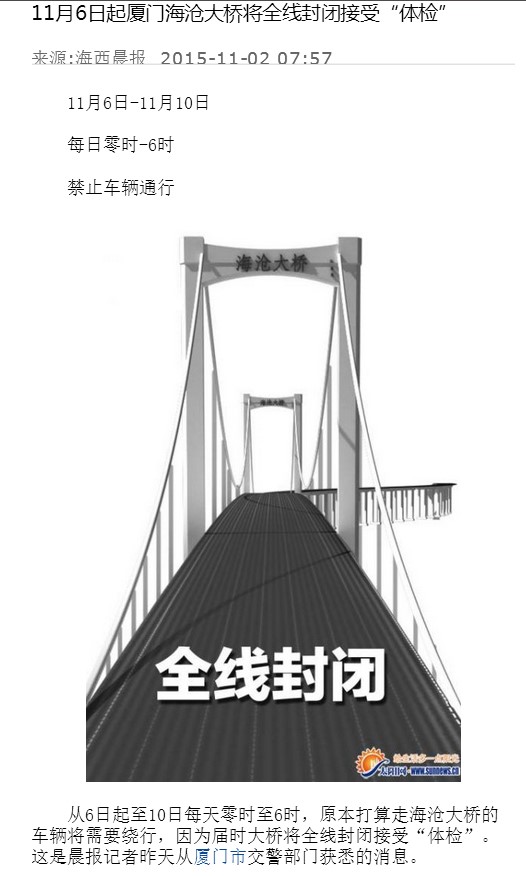

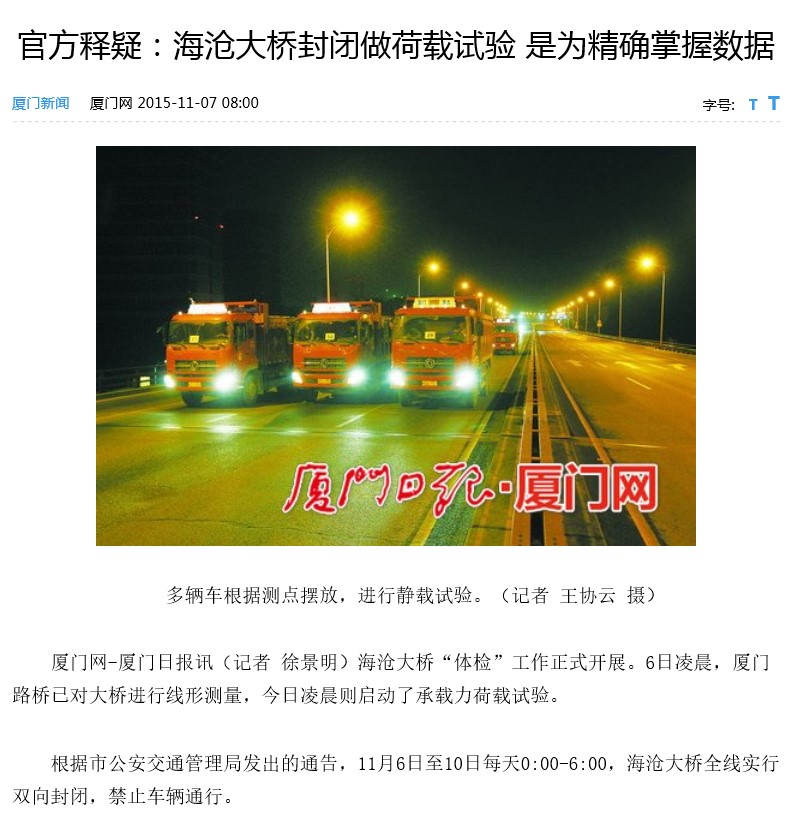

廈門網、閩南網、中國新聞網等多家媒體就此事進行相關報道
