快速地基合成孔徑雷達之FastGBSAR-S

FastGBSAR-S是一種用于監測不穩定自然因素和關鍵人工結構并能夠給出解決方案的地基雷達。適用于礦山、大壩、堤防、

建筑物等人工構筑物的變形監測，以及邊坡、滑坡等自然災害的監測。利用合成孔徑雷達(SAR)技術，將FastGBSAR-S安裝

在直線導軌上，產生二維(距離和方位角)圖像，每10秒便可生成大面積位移圖，精度可達亞毫米，距離可達4公里。

它的獨特之處便在于兩個主要原因:

? 采集時間短:4秒內生成一張圖像，降低了對場景變化(天氣變化、經過的物體)的敏感性，提高了圖像質量。

? 采集間隔短:每10秒采集一張圖像，將相位展開帶來的問題最小化，捕捉更快的變化和變形。

技術參數

工作頻率	17.2 GHz (Ku頻段)
空間分辨率	0.5 m x 4.8 mrad
工作范圍	10m 至 4km
掃描導入時間	4.0s
兩次接觸之間的時間	10s
EIRP功率	19至42dBm
精度	±0.1 mm
系統重量	145kg
環境	IP65
操作溫度范	-20℃至60℃
功耗	＜200W

產品應用

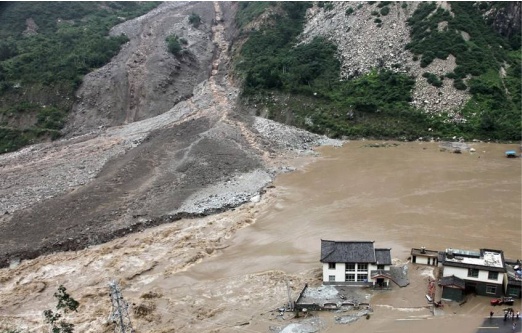

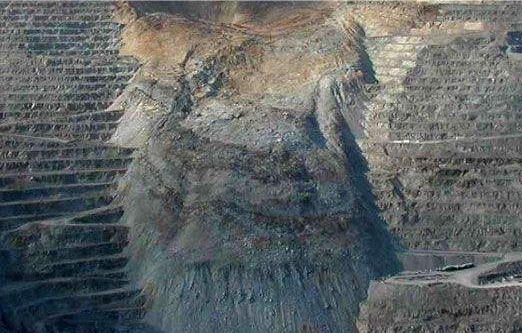

礦山施工過程中的滑坡和塌方預警監測		尾礦的滑坡和塌方預警監測		泥石流預警監測

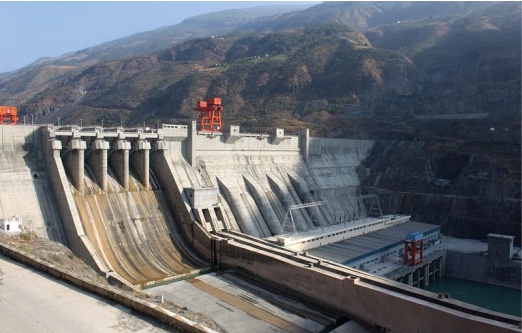

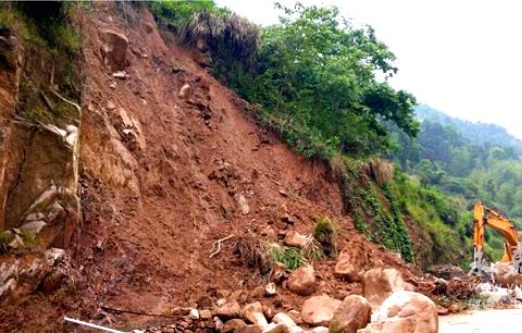

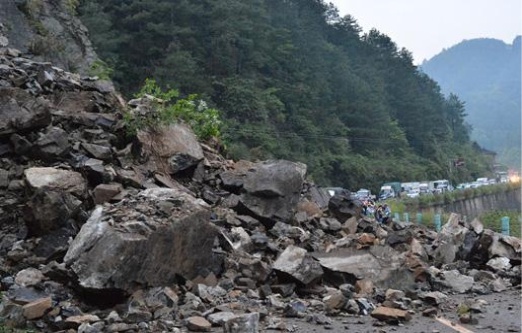

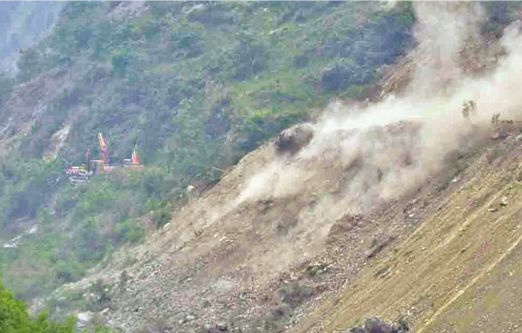

水庫庫區和大壩的微小位移和滑坡預警監測		公路護坡和鐵路護坡的滑坡和塌方預警監測		山體、地表、地震帶的滑坡預警監測
