QX系列 X波段高時空分辨率全極化多普勒天氣雷達

QX系列關鍵特性

• 全極化

• 全固態

• 可能是市場上最高的空間分辨率

• 獨特的地面濾波技術

• 提供精準降雨量估算

• 可以進行組網監測

• 硬件小巧，配套設施簡單

• 適用于各種人群稠密地區

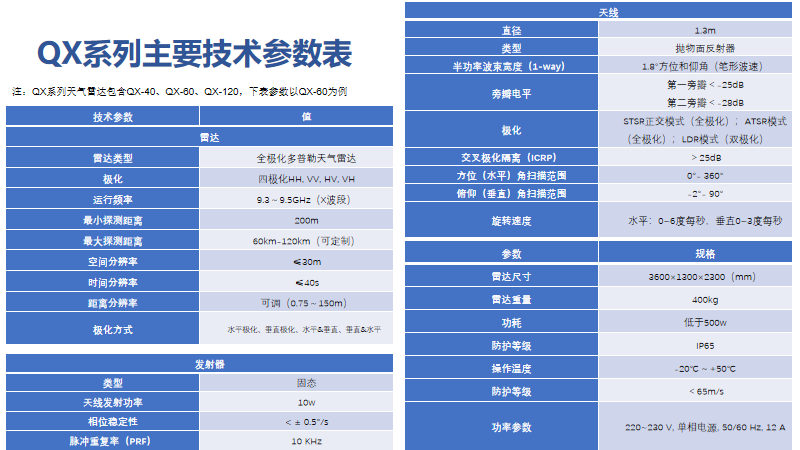

技術參數

雷達
雷達類型	全極化多普勒天氣雷達
極化	四極化HH, VV, HV, VH
運行頻率	9.3～9.5GHz（X波段）
最大帶寬	200MHz
采樣頻率	10MHz
最小探測距離	350m
最大探測距離	≥120 Km
最大空間分辨率	≤15m
最大時間分辨率	≤40s
距離分辨率	可調（0.75～150m）
極化方式	水平極化、垂直極化、水平&垂直、垂直&水平

發射器
類型	固態
天線發射功率	10w
相位穩定性	< ± 0.5°/s
脈沖重復率（PRF）	10 KHz

天線
直徑	1.3m
類型	拋物面反射器
半功率波束寬度（1-way）	1.8°方位和仰角（筆形波速）
旁瓣電平	第一旁瓣＜-25dB第二旁瓣＜-28dB
極化	STSR正交模式（全極化）；ATSR模式（全極化）；LDR模式（雙極化）
交叉極化隔離（ICRP）	＞25dB
天線增益	＞42dBi
方位（水平）角掃描范圍	0°- 360°
俯仰（垂直）角掃描范圍	-2°- 90°
旋轉速度	水平：0~6度每秒，垂直0~3度每秒

參數	規格
雷達尺寸	3600×1300×2300（mm）
雷達重量	400kg
功耗	低于500w
防護等級	IP65
操作溫度	-20℃～+50℃
防護等級	＜65m/s
功率參數	220~230 V, 單相電源, 50/60 Hz, 12 A

注：QX系列天氣雷達包含QX-60、QX-120，下表參數以QX-120為例

產品應用

機場、港口高精度天氣監測		智慧海洋高精度天氣監測
智慧城市高精度天氣監測		復雜地形區域山洪、泥石流防治
